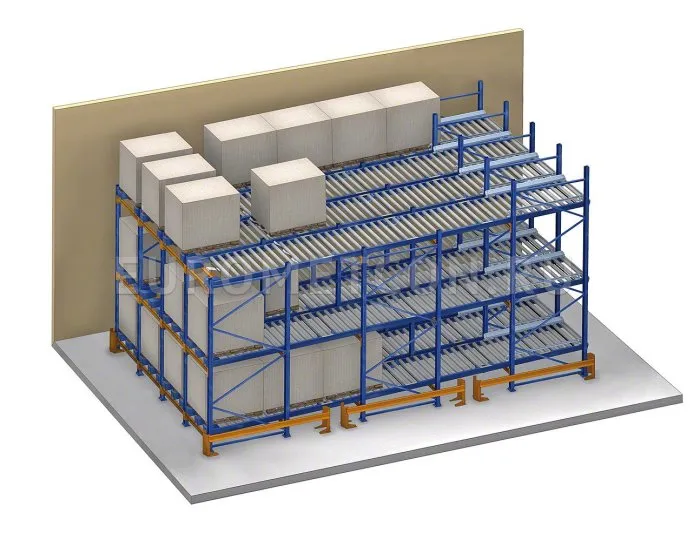

Гравитационные стеллажи
Гравитационные стеллажи для паллет представляют собой систему хранения, состоящую из роликовых направляющих, установленных на горизонтальные балки. Поддоны с грузом ставятся на ролики и под действием силы гравитации перемещаются в сторону уклона от зоны загрузки к зоне выгрузки. Чтобы обеспечить постоянную скорость передвижения поддона, направляющие по всей длине оснащают специальными тормозными роликами.
Принцип работы
Гравитационные стеллажи являются автоматизированной версией глубинных (Drive-in). Паллеты в них загружаются по принципу «FIFO» («первый зашел, первый вышел») или «LIFO» («последний зашел, первый вышел»). В первом варианте груз, который хранится коридоре первым, будет и доставаться первым, что важно для быстро портящихся товаров. Во втором варианте загруженный в стеллажный коридор паллет первым, будет отгружаться последним, что подходит для однотипного груза с непортящимся товаром.
Принцип работы с гравитационной стеллажной системой максимально прост. Со стороны загрузки погрузчик (или штабелер) устанавливает паллету на роликовые направляющие, опускает вилы на несколько миллиметров и поддон с грузом под действием собственного веса перемещается в сторону уклона от зоны загрузки к зоне выгрузки до тех пор, пока он не достигнет последнего поддона в коридоре. Со стороны выгрузки погрузчик забирает последний и последующие паллеты, далее они самостоятельно катятся на первое место в сторону выгрузки. Чтобы облегчить разгрузку крайних грузов, используется специальный разделительный механизм.
Варианты построения гравитационных стеллажей:
1. FIFO – первый зашел, первый вышел
2. LIFO – последний зашел, первый вышел
Поддон загружается и выгружается с одной стороны стеллажа. Погрузочная техника проталкивает паллету против уклона. Такой принцип характерен для однотипных грузов. В данной конструкции не ставится специальный разделительный механизм, но такой принцип работы гравитационных стеллажей не позволяет устанавливать в их коридор более 5-6 паллет или поддон с грузом большего веса.

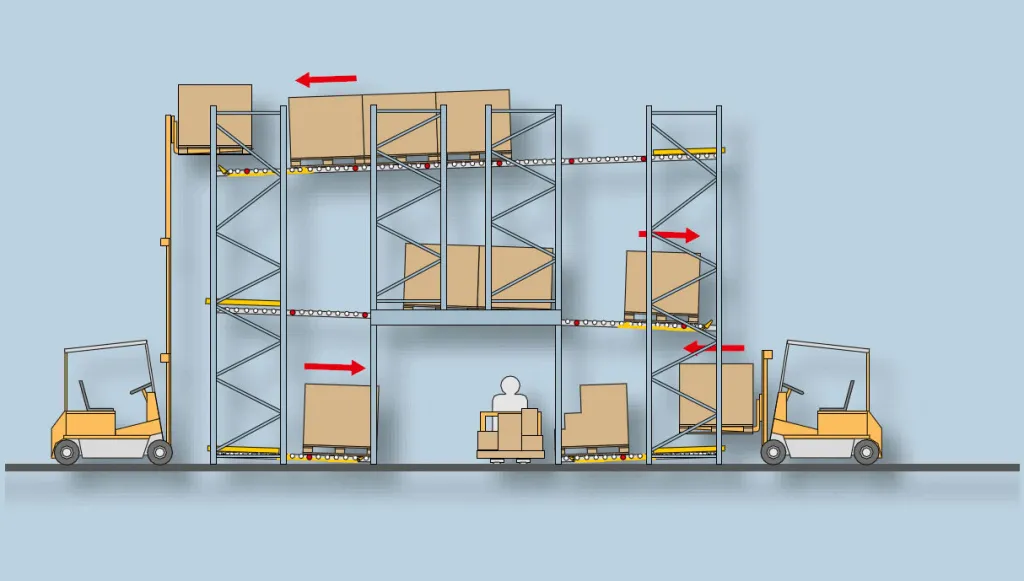

3. FIFO & LIFO
В этой схеме построения специалисты компании «EuroMetCon» применяют как принцип FIFO, так и LIFO. Поддон с грузом загружается и выгружается как с одной стороны, так и с другой. Погрузочная техника может поставить на любой из каналов поддоны с грузом, а потом забирать их из другого канала.
Конструкция гравитационных стеллажей
Гравитационная система стеллажей представляет собой сборно-разборную металлическую конструкцию, которая состоит из вертикальных стоек (рам) и горизонтальных фронтальных балок, а также роликовых направляющих, которые с помощью специальных креплений ставятся на балки, осуществляя коридор с углом наклона 4%.
Основная нагрузка от паллет приходится на автономные ролики. Тормозящие при этом поддерживают равномерное перемещение поддонов. В конце коридора имеется разделительный механизм, который отделяет первую паллету от остальных для облегчения ее выгрузки. Подъемно-транспортная система приподнимает поддон с грузом. После этого разделяющий механизм переключается, позволяя следующей паллете занять «разгрузочную позицию».
Канал, на которые располагается направляющие, состоит из 3-х стандартных модулей, которые вместе образуют коридор необходимой длины:
1. Модуль погрузки бывает двух типов: с роликами на всю ширину коридора и состоящим из трех сегментов. В первом случае он используется для обработки погрузчиками с отклоняемой мачтой, что необходимо для правильной установки поддона на наклонную плоскость полотна. Трехсегментные модули нашли применение при работе с грузами штабелерами или ричтраками, не имеющими наклоненной мачты. За счет расстояния между роликами складская техника без труда сможет вынуть вилы, не испортив дорогостоящие направляющие.
2. Промежуточный модуль гравитационного стеллажа собирается из цельных роликов длиной 105 см, которые расположены с шагом 10-20 см, в зависимости от предполагаемой массы паллет. Диаметр автономных деталей составляет 6 см, а тормозящих — 8 см. Количество устройств для торможения определяется из расчета числа поддонов и их веса. Как правило, на каждую паллету приходится один тормоз.
3. Модуль разгрузки бывает трех видов: с роликами на всю ширину погрузочного канала, с трех- и двухсегментными роликами для выгрузки ручной гидравлической тележкой и другой складской техникой. Кроме этого, он оснащается дополнительным разделительным механизмом.
Фото нашей продукции
Цены
Гравитационные стеллажи – от 15000 рублей за 1 п/м
Преимущества гравитационных стеллажей от «EuroMetCon»
- невысокая стоимость;
- изготовление по индивидуальным замерам;
- быстрые сроки поставки;
- удобство монтажа и обслуживания;
- обширная линейка типоразмеров;
- возможность создания индивидуальной конфигурации;
- продукция отвечает европейским и российским нормам, имеются соответствующие сертификаты.
