В современных условиях, когда стоимость квадратного метра в промышленных и логистических комплексах стремительно растёт, особую ценность приобретает не только площадь, но и объём. Рациональное использование высоты помещений становится ключевым фактором эффективности. Одним из наиболее востребованных решений в этом направлении является устройство мезонинов — промежуточных конструкций, позволяющих значительно увеличить полезную площадь без расширения границ здания.
Такие конструкции находят применение в складах, производственных цехах, торговых залах и административных зданиях. Однако проектирование мезонина — это не просто установка «этажа сверху». Это комплексная инженерная задача, требующая учёта нагрузок, несущей способности основания, нормативных требований и условий эксплуатации. От качества проекта напрямую зависит безопасность, долговечность и функциональность всей системы.
Что такое мезонин: техническое определение и нормативное понимание
Мезонин — это промежуточный конструктивный уровень, размещённый между двумя этажами и охватывающий часть площади нижележащего помещения. Согласно нормативным документам, он не считается полноценным этажом, если его площадь не превышает установленного порога — как правило, 50–60% от площади этажа. Это позволяет использовать его без перепланировки, требующей оформления в качестве отдельного этажа.
Конструктивно мезонин может опираться на несущие стены, колонны здания или на собственный каркас, установленный непосредственно на перекрытие. В последнем случае особое внимание уделяется несущей способности основания. При этом мезонин должен отвечать всем требованиям по пожарной безопасности, эвакуации и прочности, как и любая другая строительная конструкция.
Он не требует отдельной лестничной клетки, но должен быть оборудован как минимум одним эвакуационным выходом. В зависимости от назначения и площади, может предусматриваться второй выход. Такие решения позволяют гибко использовать пространство, не нарушая архитектурные и нормативные ограничения.
Классификация мезонинов по конструктивным признакам
По способу возведения мезонины делятся на три основные группы: монолитные, сборные и комбинированные. Монолитные конструкции, выполненные из железобетона, применяются редко — в основном при строительстве с нуля или при необходимости максимальной жёсткости. Их основное преимущество — высокая несущая способность, но срок возведения и стоимость значительно выше.
Наиболее распространены сборные стальные мезонины. Их каркас изготавливается из прокатных профилей — двутавров, швеллеров или замкнутых труб. Такие конструкции легко монтируются, поддаются демонтажу и повторному использованию. Они идеально подходят для реконструкции действующих объектов, где важно минимизировать простои.
Комбинированные системы сочетают металлический каркас с деревянным, композитным или бетонным настилом. Это позволяет снизить общий вес конструкции и адаптировать её под конкретные условия — например, для офисных зон, где важны тепло- и звукоизоляция.
Виды мезонинов по функциональному назначению
Функциональное назначение напрямую влияет на проектные решения. Складские мезонины проектируются под хранение, комплектацию и зоны пик-апа. Здесь важны прочность настила, ширина проходов и возможность интеграции со стеллажами.
Административные мезонины размещают офисные помещения, переговорные или зоны отдыха. В таких случаях особое внимание уделяется эстетике, уровню шума и комфортным условиям. Часто используются деревянные или ламинированные настилы, прозрачные ограждения, скрытая прокладка кабелей.
Технологические мезонины служат для размещения оборудования, диспетчерских или контрольно-измерительных приборов. Они могут быть оснащены локальными системами вентиляции, освещения и защиты от вибраций.
Выделяют также сервисные мезонины — легкие конструкции, предназначенные для доступа к инженерным коммуникациям: вентиляции, кабельным трассам, трубопроводам. Их основная задача — обеспечить ремонтопригодность систем без нарушения технологического процесса.
Виды мезонинов по степени мобильности
По степени мобильности различают три типа:
- Стационарные — жёстко закреплённые конструкции, рассчитанные на длительную эксплуатацию. Применяются при стабильной технологической схеме.
- Модульные (сборно-разборные) — собираются из унифицированных элементов. Позволяют изменять конфигурацию, демонтировать и переносить на другой объект.
- Передвижные — редкий тип, используется в условиях временной эксплуатации или при необходимости частого перемещения.
Выбор типа зависит от срока эксплуатации, частоты перепланировок и требований к гибкости производственного процесса.

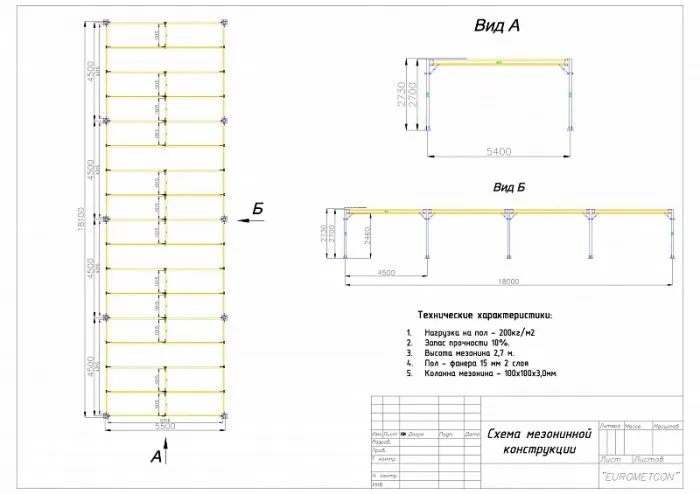

Конструктивные элементы мезонина
Любой мезонин включает базовые элементы: несущие колонны, балки, настил, лестницы и ограждения. Колонны передают нагрузку на основание. Их сечение и шаг определяются расчётом. Балки — главные и второстепенные — формируют жёсткий каркас, на который укладывается настил.
Узлы крепления рассчитываются с учётом изгибающих моментов, срезающих усилий и возможных динамических воздействий. Соединения могут быть болтовыми (для сборных систем) или сварными (в стационарных конструкциях).
Лестницы обеспечивают доступ на уровень. Их ширина, угол наклона и высота ограждений строго регламентированы. Ограждения выполняются из металла с заполнением сеткой, профлистом или стеклом. В зависимости от назначения, могут предусматриваться переходные мостики, люки или рампы для тележек.
Материалы, применяемые в мезонинных конструкциях
Основным материалом для каркаса служит сталь — горячекатаный профиль или гнутый замкнутый. Она обеспечивает высокую прочность при относительной лёгкости. В агрессивных средах применяются оцинкованные или покрытые защитными составами элементы.
Для настила используются различные материалы:
- Стальной профилированный лист — прочный, долговечный, подходит для складов и производств.
- Решётчатый настил — облегчает вес, позволяет прокладывать коммуникации под уровнем пола.
- Деревянные или LVL-панели — применяются в офисных зонах, обеспечивают комфорт и эстетику.
- Бетонные плиты — при высоких нагрузках, например, под тяжёлое оборудование.
Выбор зависит от условий эксплуатации, требований к шумоизоляции, пожарной безопасности и эргономике.
Проектирование мезонинов: ключевые этапы
Проектирование начинается с анализа существующих условий: высоты помещения, несущей способности перекрытия, расположения коммуникаций и технологического оборудования. Особое внимание — точкам опирания. Они должны попадать на несущие конструкции или усиленные участки.
Проводится расчёт нагрузок: собственного веса, полезной нагрузки (персонал, тара, оборудование) и возможных динамических воздействий. На основе этих данных выполняется расчёт балок, колонн и узлов. Современные проектные организации используют программные комплексы (например, SCAD, ЛИРА, Tekla) для моделирования напряжённо-деформированного состояния.
Также учитываются требования к инженерным системам: освещение, вентиляция, пожарная сигнализация. Всё это интегрируется в единую модель, что позволяет избежать коллизий на этапе монтажа.
Нормативная база и требования безопасности
Проект мезонина должен соответствовать требованиям действующих нормативных документов, включая:
- СП 20.13330 — «Нагрузки и воздействия»;
- СП 16.13330 — «Стальные конструкции»;
- СП 4.13130 — «Системы противопожарной защиты».
Ширина проходов — не менее 0,8 м, высота ограждений — не менее 1,1 м. При площади свыше 200 м² требуется два эвакуационных выхода. Также учитываются требования по доступности для маломобильных групп, если мезонин используется для административных целей.
Расчёт нагрузок: инженерный подход
Нагрузки делятся на постоянные (собственный вес) и временные (полезная нагрузка, снег, ветер — при открытых конструкциях). Каждая нагрузка умножается на коэффициент надёжности. Суммарная нагрузка используется для расчёта несущих элементов.
Особое внимание — концентрированным нагрузкам: под стеллажами, станками, тяжёлыми контейнерами. В таких зонах может потребоваться усиление каркаса или локальное армирование перекрытия. Динамические нагрузки, например от движения погрузчиков, учитываются с коэффициентом динамичности.
Интеграция с инженерными системами
Мезонин не должен мешать работе инженерных систем — наоборот, он должен их интегрировать. Кабельные лотки, трубопроводы, пневмомагистрали могут проходить под настилом или в специально выделенных каналах. Это обеспечивает доступ к коммуникациям и предотвращает их повреждение.
Освещение проектируется с учётом обоих уровней. На мезонине устанавливаются светильники, обеспечивающие нормативную освещённость. При необходимости — аварийное освещение и указатели эвакуационных путей. Вентиляция и кондиционирование адаптируются под изменённую структуру объёма.
Монтаж и контроль качества
Монтаж начинается с подготовки площадки: выравнивания основания, разметки, проверки несущей способности. Все элементы доставляются в готовом виде. Сборка выполняется с использованием болтовых соединений или сварки.
Последовательность: установка колонн, монтаж балок, укладка настила, монтаж лестниц и ограждений. На каждом этапе проводится контроль геометрии, вертикальности и горизонтальности. После завершения — приёмка с составлением акта.
Эксплуатация и обслуживание
В процессе эксплуатации мезонин подвергается периодическим осмотрам — не реже раза в год. Проверяются состояние металлоконструкций, наличие коррозии, ослабление крепежа, деформации. Результаты фиксируются в паспорте конструкции.
При выявлении дефектов проводится ремонт или усиление. В случае изменения нагрузок — требуется повторный расчёт. Это особенно важно при модернизации склада или установке нового оборудования.
Архитектурные и эргономические аспекты
Мезонин оказывает значительное влияние на восприятие пространства. Грамотное проектирование позволяет сохранить ощущение объёма, обеспечить естественное освещение нижнего уровня и визуальную лёгкость конструкции.
Прозрачные ограждения, светлые тона, скрытые коммуникации — всё это способствует комфортной среде. Эргономика включает удобные подходы, достаточную высоту прохода, безопасные лестницы. Пешеходные и грузовые потоки должны быть разделены.
Перспективы развития
Будущее мезонинов связано с использованием лёгких высокопрочных материалов, модульностью и цифровизацией. BIM-моделирование позволяет интегрировать мезонин в цифровой двойник здания, что упрощает проектирование и эксплуатацию.
Появляются «умные» конструкции с датчиками нагрузки, контроля состояния и автоматической диагностикой. Это повышает безопасность и снижает риски при эксплуатации.
Заключение
Мезонин — это не просто дополнительный уровень. Это инженерное решение, направленное на повышение эффективности использования пространства. Его успешная реализация требует комплексного подхода: от анализа нагрузок до интеграции с инженерными системами.
Грамотное проектирование, соблюдение нормативов и качественный монтаж — залог долговечности и безопасности. В условиях растущих требований к логистике и производству, мезонины становятся неотъемлемой частью современной инфраструктуры.
